Оптичний патч-корд

Що таке оптичний патч-корд

Волоконно-оптичний патч-корд — це волоконно-оптичний кабель, укріплений на кожному кінці роз’ємами, які дозволяють швидко та зручно підключати його до телекомунікаційного обладнання. Це відоме як з’єднання кабелів у стилі з’єднання.

Переваги оптичного патч-корду

Швидкість передачі
У порівнянні з мідними кабелями волоконно-оптичні комутаційні кабелі мають набагато вищу швидкість передачі. Швидкість передачі становить до 400 Гбіт/с для одномодових оптоволоконних кабелів і 100 Гбіт/с для багатомодових оптоволоконних кабелів OM4.

Відстань передачі
Волоконно-оптичні комутаційні кабелі можна підключати до пристроїв, розташованих далеко один від одного, оскільки вони виготовлені з оптичних волокон, які можуть передаватися дуже далеко в повітрі або під водою. Наприклад, багатомодові оптоволоконні кабелі можна подовжити до 2 кілометрів, тоді як одномодові оптоволоконні кабелі можна подовжити до 160 кілометрів за ідеальних умов.

Низький коефіцієнт загасання і висока стійкість до перешкод
Волоконно-оптичні патч-корди стійкі до електромагнітних перешкод (EMI) і радіочастотних перешкод (RFI). Крім того, вони мають найнижчі втрати на загасання серед усіх типів кабельних з'єднувачів, що робить їх надійнішими, ніж мідні кабелі.

Жилки оптоволоконного кабелю крихітні
Він має такий же діаметр, як людське волосся. Їх можливості передачі даних значно переважають можливості їхніх мідних аналогів. Звичайний мідний кабель у чотири рази ширший і передає лише частину даних. Оптоволоконний кабель легший, гнучкий і займає менше місця (і тому його легше використовувати). Додатковий простір забезпечує більш значне охолодження, зручніший доступ до підключеного обладнання та приємніший дизайн.

Чому обирають нас?

Експертиза

У нас є команда експертів, які володіють необхідними навичками та досвідом у відповідних галузях для надання необхідних послуг.

Підтримка клієнтів

Наша команда підтримки клієнтів доступна цілодобово, щоб вирішити будь-які проблеми або запити, які можуть виникнути у клієнтів.

Якісні послуги

Ми пропонуємо продукцію та послуги найвищої якості нашим клієнтам і прагнемо перевершити їхні очікування.

Досвід

У нас є команда висококваліфікованих професіоналів, які пропонують експертні поради та послуги, щоб допомогти вам досягти ваших цілей.

Типи та характеристики оптоволоконного патч-корду

01/

LC інтерфейс
Інтерфейс LC, квадратний, також званий малим квадратним отвором, закріплений засувкою гнізда, підключений до оптоволоконного модуля SFP, розмір контакту 1,25 мм, половина SC, FC, малий розмір, тому він широко використовується під час встановлення інтенсивного обладнання. Інтерфейс оптичного волоконно-оптичного кабелю LC зазвичай використовується на оптичних кабелях 1,6 мм/2.0 мм і 3.0 мм.

02/

SC інтерфейс
Інтерфейс SC, квадратний, також званий щедрим квадратним ротом, приймає тип плагіна, може виконувати 1000 операцій плагіна, часто використовується як роз’єм для підключення оптоволоконних модулів GBIC, не потрібно повертати, встановлення швидке та зручне, але легко випасти, нестабільний і використовувати. Він виготовлений із технічного пластику та має характеристики стійкості до високих температур і стійкості до окислення. Він найчастіше використовується на маршрутизаторах і комутаторах і часто підходить для звичайних мереж.

03/

Інтерфейс FC
Інтерфейс FC, круглий з різьбленням, кріпиться стяжками. Спосіб підключення громіздкий і вимагає тривалого часу, але має тривалий термін служби і пилонепроникність. Здебільшого використовується на бічній розподільній рамі ODF.

04/

інтерфейс ST
Інтерфейс ST, металева кругла байонетна конструкція, байонет фіксується після того, як штекер вставляється на півкола, він часто використовується в багаторежимному мережевому обладнанні (наприклад, мережа будівель або кампусу). (Для з’єднання 10Base-F роз’єм зазвичай має тип ST. Часто використовується в оптичних волоконно-розподільних системах).

05/

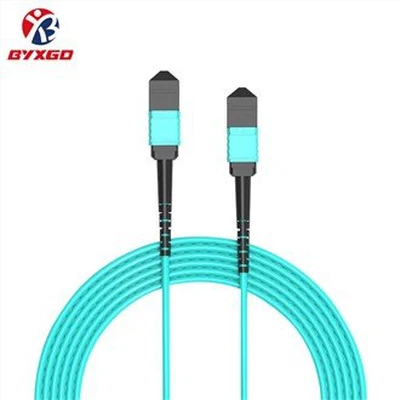

Інтерфейс MPO/MTP
Інтерфейс MPO/MTP, це двотактний інтерфейс, простий у використанні, MTP є оновленою версією MPO та багатоядерним роз’ємом. Цей вид інтерфейсу в основному використовується для підключення високошвидкісної передачі, наприклад оптоволоконного спліттера, 40G, 100G, QSFP+ та інших додатків внутрішнього підключення оптичного трансивера, які можуть реалізовувати з’єднання високої щільності між мережевими пристроями.

06/

ПК (фізичний контакт)
PC (Physical Contact), фізичний контакт. ПК є мікросферичним шліфуванням і поліруванням, торцева поверхня плоска, так що контакт може зменшити зазор для вставки та з'єднання. Є найпоширенішим методом шліфування розділу.

07/

UPC (ультра фізичний контакт)

UPC (Ultra Physical Contact), супер фізичний торець. Технологічне удосконалення, виконане на основі ПК, відрізняється від ПК тим, що полірування торця та обробка поверхні UPC є кращими.

08/

APC (кутовий фізичний контакт)
APC (Angled Physical Contact), похила поверхня знаходиться у фізичному контакті. Контактна торцева поверхня шліфується в похилу поверхню 8 градусів, що може ефективно зменшити відбиття світла та таким чином зменшити втрати. APC має найменші зворотні втрати серед трьох методів шліфування.

Волоконно-оптичний патч-корд буває різних типів оболонок

Оптоволоконна непровідна пленума (OFNP)
Ці кожухи також вогнестійкі та мають низьке димоутворення, що робить їх ідеальними для мережевих додатків, які проходять всередині стін і повітряних камер без трубопроводу.

Малий дим без галогенів (LSZH)

Вогнестійкий кожух ідеально підходить для використання між поверхами та будівлями.

Полівінілхлорид (ПВХ)

Міцна куртка, стійка до стирання, окислення, корозії та деградації. Він добре витримує погодні умови, що робить його ідеальним для зовнішньої прокладки кабелів або кабелів із тривалим терміном служби.

Броньований кабель

У цих кожухах використовуються подвійні труби та сталеві рукави, які не пропускають світло та мають високий тиск роздавлювання, що робить їх ідеальними для підлогових кабелів, на які гризуни можуть наступити або навіть погризти їх.

Нечутливий до вигину

Ці куртки мають малий радіус вигину та високу стійкість до втрат або пошкоджень, пов’язаних із згином. Цей тип патч-корду призначений для центрів обробки даних і додатків FTTH, а також для кабелів високої щільності.

Застосування волоконно-оптичних кабелів і волоконно-патч-кордів

Практичні застосування

Коли справа доходить до практичного застосування, волоконно-оптичні кабелі та волоконно-оптичні патч-корди мають багато різних застосувань і тому є надійними в кількох ситуаціях. Насправді це дійсно універсальна технологія, і було розроблено багато чудових застосувань, які принесли велику користь людській цивілізації в усьому світі. Завдяки методам лікування fraxel ми можемо постійно рухатися вперед, як цивілізація, так і окремі люди. Одним із багатьох застосувань цієї технології є внутрішнє освітлення під час стоматології. Це значно полегшить стоматологу та його помічникам виконання роботи з більшою точністю та за менший час. Багато людей отримали від цього користь, і ніхто не може заперечити, наскільки ця технологія була корисною для стоматологів у всьому світі. Волоконно-оптична технологія була важливою для пристроїв передачі зображення, наприклад у випадку телевізорів та інших подібних форм технології. Це змінило спосіб життя людей, надаючи їм швидке та точне використання інформації через дуже велику кількість засобів масової інформації.

Оптоволоконний зв'язок

Поява волоконно-оптичних комунікацій завдяки волоконно-оптичним кабелям і волоконно-оптичним патч-кордам значно полегшує життя в усьому світі кількома способами. Ми не можемо недооцінювати значення цієї технології та те, як вона грає роль у постійно зростаючому зростанні цивілізації та технічного прогресу. Насправді навіть використовували волоконно-оптичні кабелі у відеокамерах, які вони відправили на Місяць. Цей унікальний подвиг означає, що багато людей стануть свідками цієї історичної події в історії та здивуються використанню людської винахідливості в практичному застосуванні.

Телекомунікації та комп'ютерні мережі

Волоконно-оптичні кабелі та волоконно-оптичні патч-корди були важливими у появі телекомунікаційних та комп’ютерних мереж. Завдяки тому факту, що вони дуже гнучкі та можуть бути з’єднані як кабелі, це дозволило технології просунутися до рівня, якого вона досягла сьогодні, і наблизитися до справжнього потенціалу.

Керівництво з вибору волоконно-оптичних патч-кордів

Виберіть правильний тип роз’єму
Оптичний патч-корд завершується на обох кінцях волоконно-оптичним роз’ємом, таким як роз’єм LC, роз’єм SC, роз’єм ST, роз’єм FC або роз’єм MPO/MTP. Для підключення різних пристроїв використовуються різні роз’єми. Якщо порти пристроїв на обох кінцях однакові, ми можемо використовувати волоконно-оптичні патч-кабелі з однаковими типами роз’ємів на обох кінцях, наприклад LC LC-кабелі, волоконно-оптичні патч-корди SC SC, волоконно-оптичні патч-кабелі ST ST або MPO- Комутаційні кабелі MPO. Якщо ви хочете підключити пристрої різних типів портів, вам можуть підійти волоконно-оптичні патч-кабелі з різними типами роз’ємів на обох кінцях, як-от волоконно-оптичний патч-кабель LC SC, волоконно-оптичний патч-кабель LC-ST або оптоволоконний кабель SC-ST.

Виберіть правильний тип полірування роз’єму
Крім вибору правильного типу роз’єму, вам також потрібно вибрати правильний тип полірування роз’єму, будь то той самий тип полірування одного типу роз’єму або різні типи полірування різних типів роз’ємів на обох кінцях, наприклад SC APC волоконний патч-корд, SC Патч-кабель /APC – LC. Втрати роз'ємів APC нижчі, ніж роз'ємів UPC. Як правило, оптичні характеристики роз’ємів APC кращі, ніж роз’єми UPC. Роз’єми APC широко використовуються в таких додатках, як FTTx, пасивна оптична мережа (PON) і мультиплексування за довжиною хвилі (WDM), які більш чутливі до зворотних втрат. Але роз'єм APC зазвичай дорожчий, ніж роз'єм UPC. У тих програмах, які вимагають високоточної передачі сигналів через оптоволокно, APC має бути в першу чергу, але менш чутливі цифрові системи працюватимуть однаково добре з UPC.

Вибрати одномодовий або багатомодовий тип кабелю?
Волоконно-оптичний патч-кабель має два режими поширення: багатомодовий і одномодовий. Комутаційний шнур з одномодовим волокном використовує скловолокно 9/125 мкм. Він призначений для передачі одного променя або моди світла як носія і використовується для передачі сигналу на великі відстані. Багатомодовий волоконний патч-корд зазвичай використовує скловолокно 50/125 мкм або 62,5/125 мкм. Він може передавати кілька світлових променів або режимів, кожен під дещо іншим кутом відбиття всередині оптичного волокна. Багатомодові волоконно-оптичні патч-кабелі використовуються для відносно коротких відстаней, оскільки моди мають тенденцію розсіюватися на більшій довжині. Типовий одномодовий волоконно-оптичний патч-кабель використовує жовтий волоконний кабель, а багатомодовий волоконно-оптичний патч-кабель використовує помаранчевий або аква-волоконний кабель.

Виберіть симплексний або дуплексний тип кабелю?
Вам потрібні симплексні чи дуплексні волоконно-оптичні патч-корди? У симплексному волоконно-оптичному патч-корді є лише одна нитка скляного або пластикового волокна. Його часто використовують, коли між пристроями потрібна лише одна лінія передачі та/або прийому. Симплексний волоконно-оптичний патч-корд має лише один волоконно-оптичний роз’єм на кожному кінці, часто використовується для двонаправлених (BiDi) волоконно-оптичних трансиверів. Дуплексний волоконно-волоконний патч-корд складається з двох ниток скляного або пластикового волокна, які, як правило, мають структуру «zipcord» із щільним буфером і оболонкою. Дуплексне волокно найчастіше використовується для дуплексного зв’язку між пристроями, де потрібна одночасна та окрема передача та прийом. Дуплексні оптоволоконні патч-корди використовуються для звичайних трансиверів. Симплексні та дуплексні оптоволоконні патч-корди доступні як в одномодовому, так і в багатомодовому режимах.

Виберіть правильну оболонку кабелю
Зазвичай існує три типи оболонок кабелю: з полівінілхлориду (ПВХ), із низьким вмістом диму й нульового галогену (LSZH) і з непровідною камерою оптичного волокна (OFNP). Ви можете побачити функції на малюнку нижче та вибрати правильний для вашої мережі.

Обслуговування оптичного патч-корду

Чистота оптичного патч-корду

На думку промислових експертів, чистота відіграє життєво важливу роль у цілісності волоконно-оптичних мереж. У світлі результатів різних опитувань ми можемо з упевненістю стверджувати, що забруднення є найбільшим фактором ризику, коли мова йде про волоконно-оптичні мережі. Це тому, що для передачі сигналів використовується оптичне волокно. На жаль, світло може бути легко перехоплено твердими частинками, що призводить до часткової або повної зупинки потоку інформації через канал. Тут важливо розуміти, що ви повинні дотримуватися інструкцій постачальника під час планування дій з очищення оптоволоконних роз’ємів.

Інструменти для обслуговування волоконно-оптичних патч-кордів

Дуже важливо забезпечити акуратну та чисту оптико-волоконну інфраструктуру. Очищення існуючих і навіть нових волоконно-волоконних патч-кордів перед встановленням або вставленням у волоконно-оптичний з’єднувач є важливим. На ринку доступні різні інструменти для обслуговування волоконно-оптичних кабелів, і за допомогою цих інструментів ви можете підтримувати свою фізичну мережу в оптимальному стані.

Серветки

Очищення волоконно-оптичних роз’ємів за допомогою серветок є простим і простим методом. На ринку доступні як сухі серветки, так і серветки IPA. Ми вважаємо, що попередньо зволожені серветки кращі, оскільки кожна одиниця цих серветок змочена відповідною кількістю миючого розчину. З іншого боку, поводження та використання сухих серветок не такі прості, як попередньо насичених серветок, і для цих серветок миючий розчин потрібно купувати окремо.

Очищення касети та стрічки

Очищувальна касета та стрічка вважаються прекрасною альтернативою спиртовмісним та іншим очищувальним розчинам. Цей тип очищувачів постачається з очисними засобами кімнатного класу, які можуть ефективно видаляти бруд, жир, масло, сміття та пил із з’єднувальних торців. Конструкція проти подряпин цих очищувачів забезпечує безпеку волокна. Чистячий носій залишається незабрудненим, оскільки він залишається закритим, коли не використовується.

Тампони

Тампони пропонують базовий рівень очищення. Ви можете використовувати тампони для очищення торців контактора, адаптерів і наконечників. Тампони добре працюють і забезпечують доступ до складних ділянок.

Очисники наконечників

Очищувачі наконечників — це прості машини, які пропонують очищення роз’ємів за допомогою механізму, який можна легко запустити натисканням. Розсувний наконечник очищувачів наконечників забезпечує доступ до важкодоступних місць врізних роз’ємів. Ці очисники розроблені для забезпечення максимальної ефективності проти широкого спектру забруднень. Для оптимального очищення ви можете повернути очищувач наконечників на 180 градусів.

Оптичний мікроскоп

Оптичний мікроскоп буває різних розмірів і форм. Роз’єми цих мікроскопів можна легко відрегулювати відповідно до типу оптичного волоконного роз’єму, який перевіряється. Дивлячись в оптичний мікроскоп, слід звернути увагу на видимі ознаки забруднення, наприклад бруду, пилу, масла тощо. Після очищення роз’єму ви повинні побачити чисту, рівну та ідеальну поверхню.

Наш сертифікат

Запитання

Питання: Яка максимальна довжина оптоволоконного патч-корду?

В: Хоча на максимальну відстань волоконно-оптичного кабелю впливають як загасання, так і дисперсія, для більшості застосувань максимальна відстань будь-якого типу волоконно-оптичного кабелю становить приблизно 62,14 милі (100 кілометрів). Однак для деяких програм потрібні більші відстані.

Q: Яке використання оптичного патч-корду?

A: Патч-кабель, патч-корд або патч-провід – це електричний або оптичний кабель, який використовується для з’єднання («з’єднання») одного електронного або оптичного пристрою з іншим для маршрутизації сигналу. Пристрої різних типів (наприклад, комутатор, підключений до комп'ютера, або комутатор до роутера) з'єднуються за допомогою патч-кордів.

Q: Як ви використовуєте патч-корд?

A: Патч-корди зазвичай використовуються для підключення традиційних пристроїв, таких як телефони та аудіо/відео обладнання, до джерел живлення. Але їх також можна використовувати як кабелі Ethernet, які зазвичай використовуються для підключення пристроїв у локальній мережі, таких як ПК, маршрутизатори та комутатори.

Q: Який діапазон патч-корду?

A: Волоконно-оптичні патч-каблі класифікуються за відстанню. Одномодові кабелі використовуються для великих відстаней, а багатомодові – для коротких. Багатомодові кабелі OM4 і OM5 можуть передавати сигнали на відстані від 550 до 2000 метрів відповідно. З іншого боку, одномодове волокно OS2 може передавати сигнал на 100 км або більше.

З: Яка різниця між оптоволоконним кабелем і оптоволоконним патч-кордом?

A: Волоконно-оптичний патч-корд — це волоконно-оптичний кабель фіксованого розміру з двома бічними радіочастотними роз’ємами, тоді як волоконно-оптичний роз’єм має лише один бічний радіочастотний роз’єм. Це суттєва відмінність між структурою волоконно-оптичного патч-корду та волоконно-оптичної косички.

З: Чи має значення довжина оптичного кабелю?

A: Іншим ключовим фактором якості сигналу є відстань кабелю. Чим далі сигнал повинен подолати, тим більше він погіршуватиметься до того часу, коли він дійде від точки А до точки Б.

З: Які є різні типи волоконно-оптичних патч-кордів?

A: Волоконно-оптичні патч-корди можна розділити на FC, ST, SC, LC, MU, E2000, MTRJ, SMA, MPO/MTP тощо відповідно до класифікації роз’ємів. Нижче наведено детальний вступ до широко використовуваних волоконно-оптичних патч-кордів: Роз’єм FC: Роз’єми FC є одними з найпоширеніших пристроїв підключення в одномодових мережах.

Q: Яка класифікація волоконно-оптичних патч-кордів?

A: Стандарти конструкції роз’ємів включають FC, SC, ST, LC, MTRJ, MPO, MU, SMA, FDDI, E2000, DIN4 і D4. Кабелі класифікуються за роз’ємами на обох кінцях кабелю; деякі з найпоширеніших конфігурацій кабелю включають FC–FC, FC–SC, FC–LC, FC–ST, SC–SC і SC–ST.

Q: Як ви організовуєте патч-корди?

A: Один із звичайних способів організації патча – розділити стійку та розташувати половину патч-кордів праворуч, а іншу половину ліворуч. Це ділить об’єм усіх патч-кордів на дві сторони стійки. Ще один важливий момент – аксесуари, які допоможуть упорядкувати все.

З: Яка різниця між патч-панеллю та патч-кордом?

A: Патч-панель використовує патч-корд, свого роду з’єднувальний кабель, для створення кожного з’єднання між кінцевою патч-панеллю та мережевим пристроєм, таким як комутатор Ethernet, маршрутизатор або брандмауер. Патч-панель дозволяє легко переставляти схеми та пристрої, переміщуючи патч-кабелі між мережевими пристроями.

З: Як ще називають патч-корд?

A: Патч-кабель або патч-корд — це тип кабелю, який з’єднує два пристрої для обміну даними. Це плоский кабель із роз’ємами на кожному кінці, який зазвичай використовується для з’єднання двох пристроїв на короткій відстані. Комутаційні кабелі зазвичай називають «стрічковими кабелями» через їх плоску та тонку конструкцію.

Q: Яка різниця між зеленим і синім патч-кордами?

A: Сині одномодові роз’єми мають торець волокна UPC (ультрафізичний контакт), тоді як зелені одномодові роз’єми мають торець волокна APC (кутовий фізичний контакт). І так, важливо розуміти різницю, особливо коли справа доходить до тестування.

Q: Як працює волоконно-оптична патч-панель?

A: Його основна конструкція складається з масиву портів, де кожен порт з’єднується з іншим патч-кабелем, який з’єднується з оптичним обладнанням, розташованим в іншому місці будівлі. Адаптерна панель забезпечує інтерфейс як для зовнішніх, так і для внутрішніх портів корпусу.

З: Які недоліки патч-кабелю?

A: Єдине, що слід зазначити, це те, що патч-кабель можна використовувати як кабель Ethernet. Однак цей кабель підходить лише для покриття на короткій відстані. Патч-кабелям не вистачає належної гнучкості, і вони піддаються сильному затуханню.

Q: Яка різниця між патч-кордом LC і SC?

A: Розмір: роз’єм LC вдвічі менший за роз’єм SC (1,25 мм проти 2,5 мм), що робить його популярним вибором для бізнес-середовищ, де кількість з’єднань на територію є вищою, а щільність з’єднань у зоні більша. може бути важливим фактором у прийнятті рішень і аналізі витрат.

З: Чи є патч-корд кабелем Ethernet?

A: Патч-корди коротші та використовуються для підключення пристроїв, розташованих поблизу, наприклад комп’ютера та маршрутизатора на столі. Кабелі Ethernet довші й з’єднують пристрої, розташовані далі один від одного, наприклад маршрутизатор і комутатор у різних кімнатах.

З: Які обмеження оптичного кабелю?

A: Оптичне волокно має два основні обмеження. Перший – фактична втрата світла під час проходження волокном, а інший – максимальне обмеження смуги пропускання сигналів, які можуть передаватися.

З: Наскільки крихкі оптичні кабелі?

В: чи є волоконно-оптичний кабель крихким? Оптичні волокна комунікаційного класу дуже чутливі до згинання, удару та натягу. Ці сили можуть негайно негативно вплинути на оптичні характеристики волокон, а також можуть зменшити очікуваний термін служби через механізми макро- та мікрозгинання.

З: Якого кольору волоконно-оптичний патч-корд?

Відповідь: стандартні багатомодові оптоволоконні патч-корди OM1/OM2 зазвичай мають бежевий або чорний колір, тоді як OM3 і OM4 мають водний і пурпуровий колір відповідно. Для одномодового UPC стандартом є синій колір, тоді як для одномодового завершення APC використовуються зелені волоконно-оптичні з’єднувачі.

З: Яка різниця між симплексними та дуплексними оптоволоконними патч-кордами?

A: Симплексні волоконно-оптичні кабелі, також відомі як одножильні, мають лише одне волокно. На одному кінці знаходиться передавач, а на іншому - приймач. Вони не є оборотними. Дуплексні волоконно-оптичні кабелі раніше складалися з двох волокон, з’єднаних між собою тонкою павутиною або конструкцією «застібки».
